創新辨識技術 找出所有金屬顆粒
2022.07.23
![20220725 E1376df0ef141baef4cdb91b6770eca4](https://yuanli.com.tw/wp-content/uploads/2023/12/20220725-e1376df0ef141baef4cdb91b6770eca4.png)
By Narges Mirzabeigi
CIX100清潔度檢查機提供自動化檢查流程,除了可讓使用者手動分析與編輯檢驗結果,其內建的真實色彩模式(real color mode)能夠顯現原始的顆粒顏色 幫助使用者確認顆粒是否為金屬材質。金屬顆粒辨識是技術清潔度檢查(technical cleanliness inspection)的一大重點,因為金屬顆粒的硬度高,若未能確實清除,便容易損壞機件。
CIX100系統採用創新極化(polarization)技術,能夠在單次掃描下偵測出所有反光(金屬類)與不反光(非金屬類)顆粒。反光顆粒會在畫面上呈現藍色,幫助使用者辨識出所有金屬顆粒。而在真實色彩模式下,所有顆粒會在明視野下呈現,讓使用者能夠觀察顆粒的型態,從而確認對象屬於金屬或非金屬顆粒。
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20220725-372fa6fe8574f1f5931dd0826085d402.jpg)
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20220725-1ee086624f17a6e41e78936f150f4eb4.jpg)

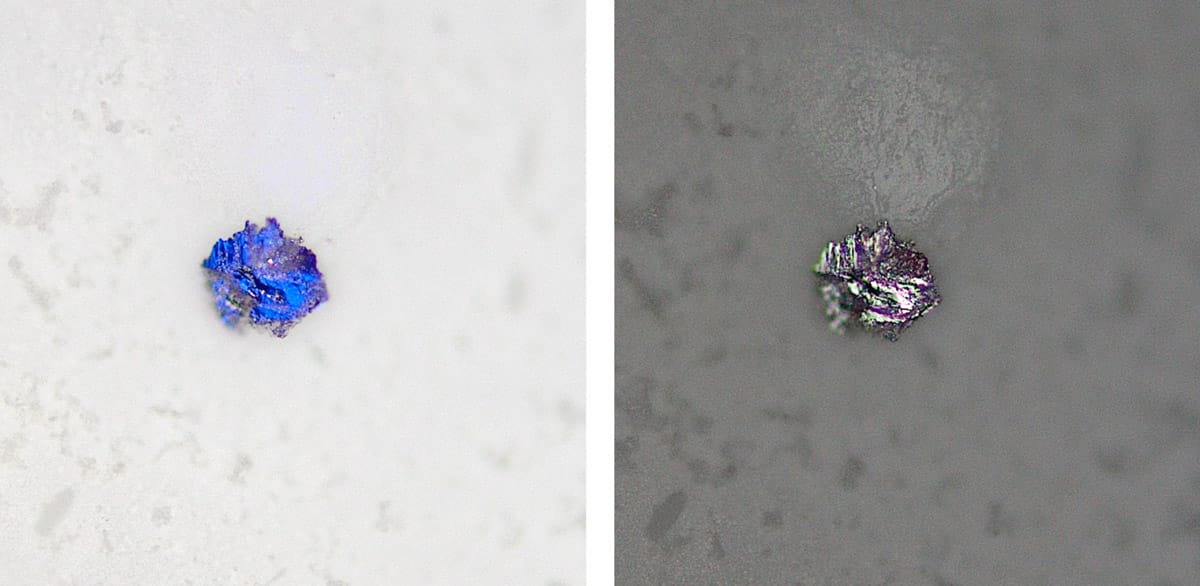

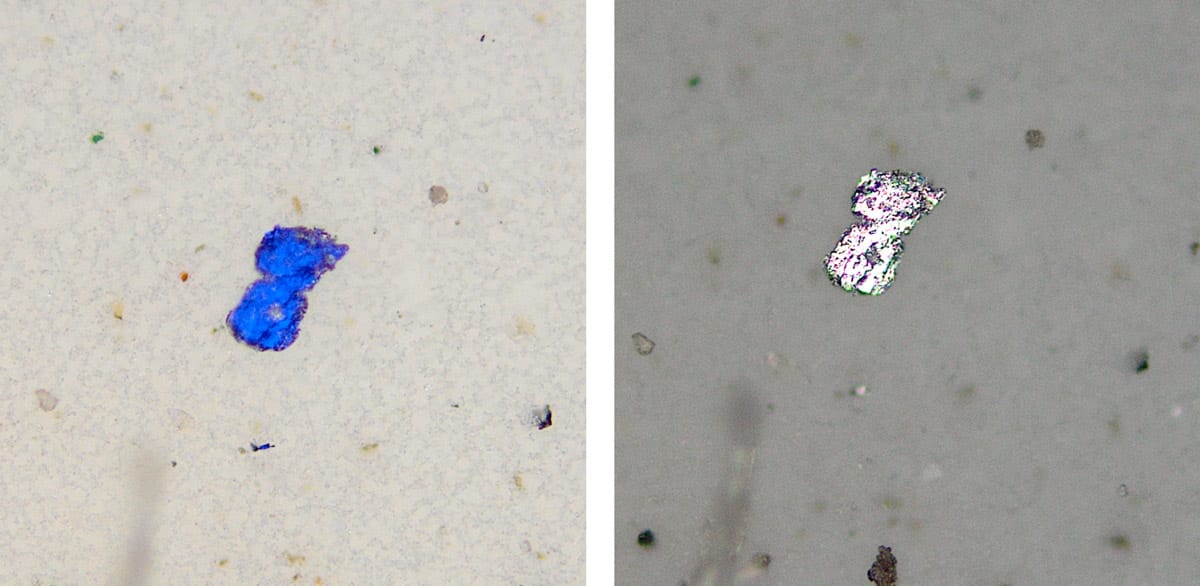

CIX100系統下所呈現的顆粒畫面,在檢查時可將金屬顆粒顯現為藍色(左),而在真實色彩模式下,金屬顆粒便會呈現出原始光澤(右),有利使用者進一步檢驗顆粒。
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20220725-f83875b1e19cad651e6674210b2b27f5.jpg)

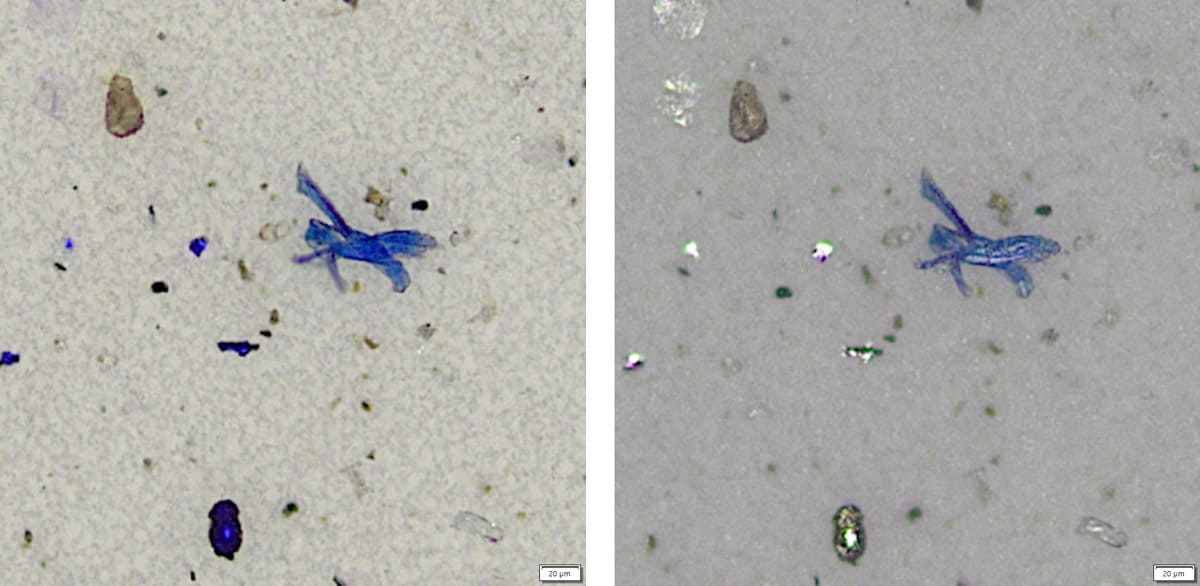

某些顆粒的原始色澤可能為藍色,使用者可透過真實色彩模式確認顆粒型態,從而得知上圖物體屬於非金屬顆粒。
真實色彩模式能夠與擴增焦點成像(extended focus imaging, EFI)功能結合應用。EFI模式會以疊層來獲取全深度對焦(full depth focus)影像,透過結合兩種功能,使用者可以更準確地辨識顆粒特性。
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20220725-9d15ba1eb41c42394c8a3960d4bb53c9.jpg)

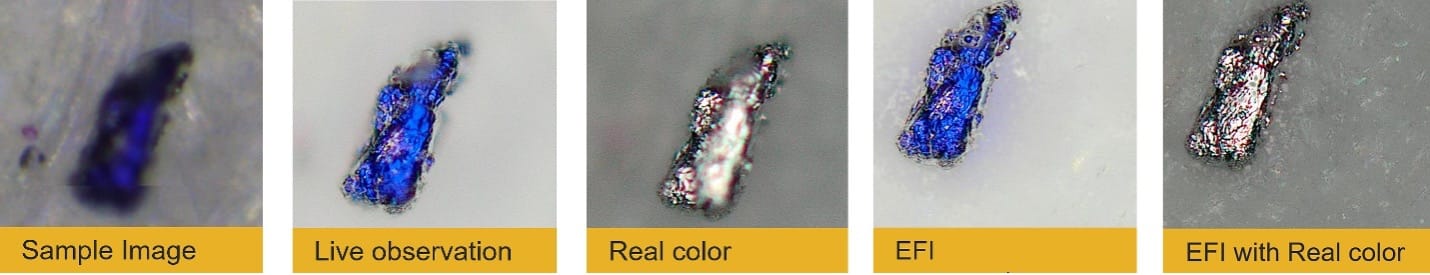

在真實顏色模式與EFI結合使用下,能夠使影像保持良好焦距,呈現清楚的影像(來源:Europafilter Norge)。
CIX100配有高品質的光學成像系統,能夠提供更為細節的顆粒影像,系統還可自動測量顆粒尺寸,讓後續分析更為便利。
