電路板產業不可或缺的光學檢測儀器─金相顯微鏡
2021.08.11
![20210811 3b662a180d9e3ab28e5087c694c783db](https://yuanli.com.tw/wp-content/uploads/2023/12/20210811-3b662a180d9e3ab28e5087c694c783db.png)
By 元利工業應用部
在電路板產業中,要維持產品穩定的品質,金相顯微鏡是不可或缺的光學檢測儀器。金相顯微鏡不但可以用於檢查產品外觀,更能確保每一道重要製程是否達到標準,甚至進一步優化如雷射鑽孔(Laser Drilling)、電鍍(Electrolytic Plating)、蝕刻(Etching)等製程,創造更為優良的產品。
雷射鑽孔製程

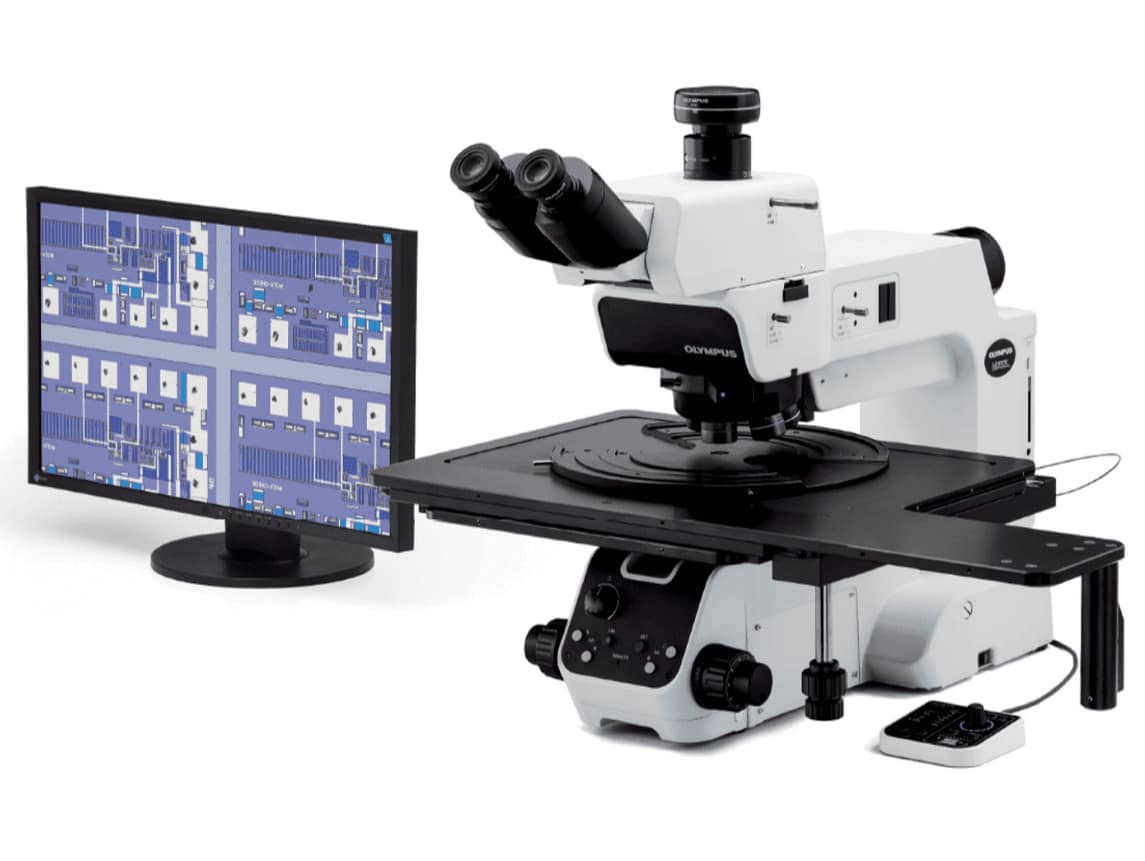

利用雷射鑽孔製程,能夠導通電路板裡雙面銅材的上下銅層,讓元件間彼此能順利連接。為了確保鑽孔品質,可使用OLYMPUS MX63金相顯微鏡來檢測上下孔徑比、孔內的殘膠多寡等項目。一旦發現任何異常狀況,就可調整雷射能量參數,立即改善製程品質。
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20210811-b254990b6cc04317baba39b225fbc685.jpg)
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20210811-60518e5f79c4ecaf6c5b691235a51a02.jpg)

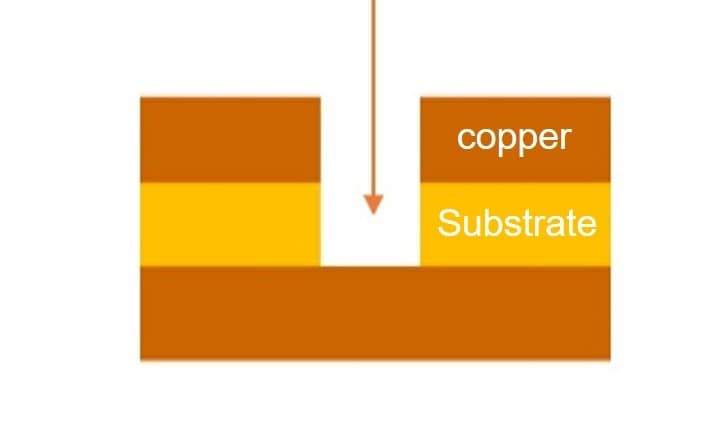

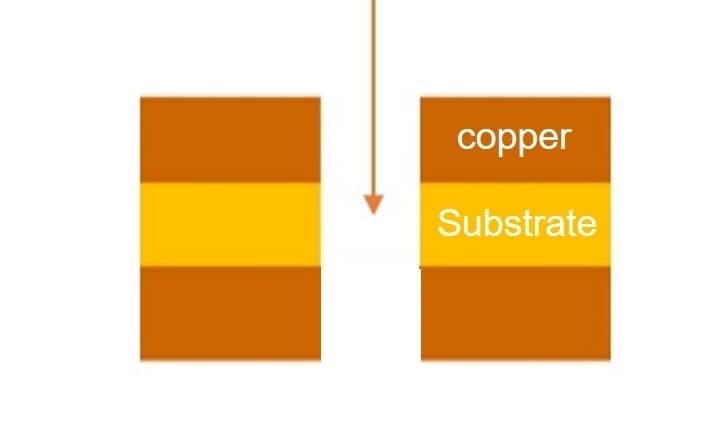

雷射鑽孔製程可應需求鑽出不同類型的孔,左圖為盲孔(僅能從一側看到孔洞),右為通孔(完全貫通)。
電鍍銅製程
電路板經過電鍍銅製程後,能將非導體的孔壁「金屬化」,形成可傳輸訊號的線路。這項製程可利用OLYMPUS BX53金相顯微鏡,檢查鍍層厚度、鍍層完整性、填孔品質等項目,來確保製程達到標準。
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20210811-803ec0a1b04f98161f2a07fe9a61465d.png)
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20210811-36fb3477e0c75b1b5b6483f552140977.png)

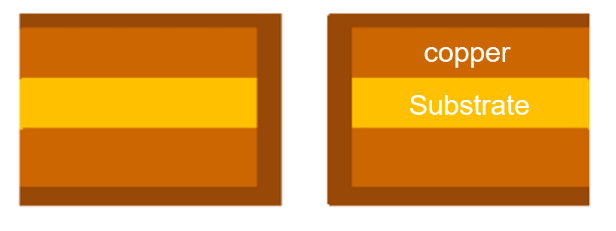

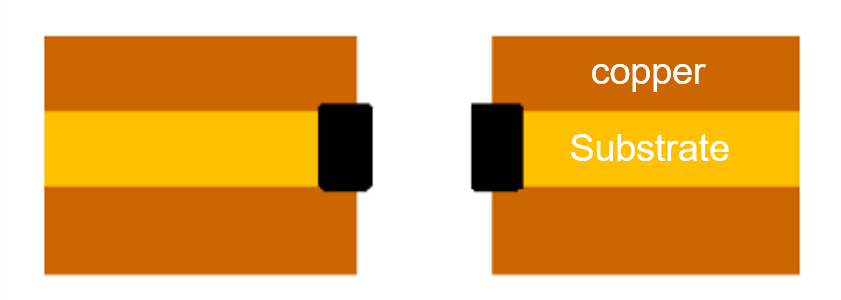

電路板經過鍍銅後,就能夠成為導體傳輸訊號。(左圖為鍍銅前;右圖為鍍銅後)
蝕刻製程
電路板經過電鍍銅製程後,接著會進行壓膜、曝光、顯影等程序,在基板上形成線路圖案,再透過蝕刻製程使電路成型(subtractive process)。蝕刻後的製品同樣需進行品質檢測,例如量測線寬與線距量測,檢查殘銅、是否蝕刻不全、底銅是否有毛邊等,這些檢驗項目都能透過OLYMPUS BX53金相顯微鏡來完成。
![](https://yuanli.com.tw/wp-content/uploads/2023/12/20210811-303c5bc287741a12502b64055f1a1eea.jpg)

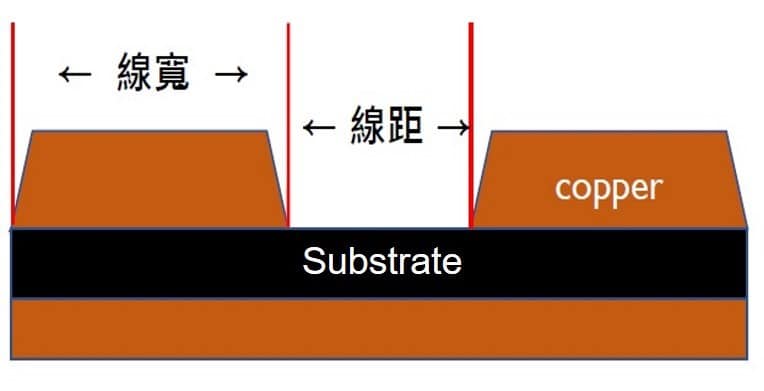

蝕刻後的線寬與線距量測
