看不出光學薄膜是否變形? DIC觀察法是最佳解決方案
2021.11.17
By 元利工業應用部
光學薄膜是一種可以改變光波傳導的元件,廣泛應用在生醫、智慧感測、半導體等產業。生產光學薄膜的過程十分精密,除了需考量光學校能表現,製程中也得時常檢驗有無顆粒意外夾入,造成光學薄膜變形。膜變形在顯微鏡明視野的狀況下十分難以觀察(如圖一),需要改變傾斜角度,使光影更加明顯,才能達到檢測效果。
但如果樣品過大,就不易增加傾斜角度,或即使傾斜後也無法輕易取像,這些狀況都會增加檢測難度。此時最好的辦法,就是利用微分干涉差(DIC)觀察法。即使無傾斜角度,也可以輕易檢測出膜變形的狀況(如圖二、三)。

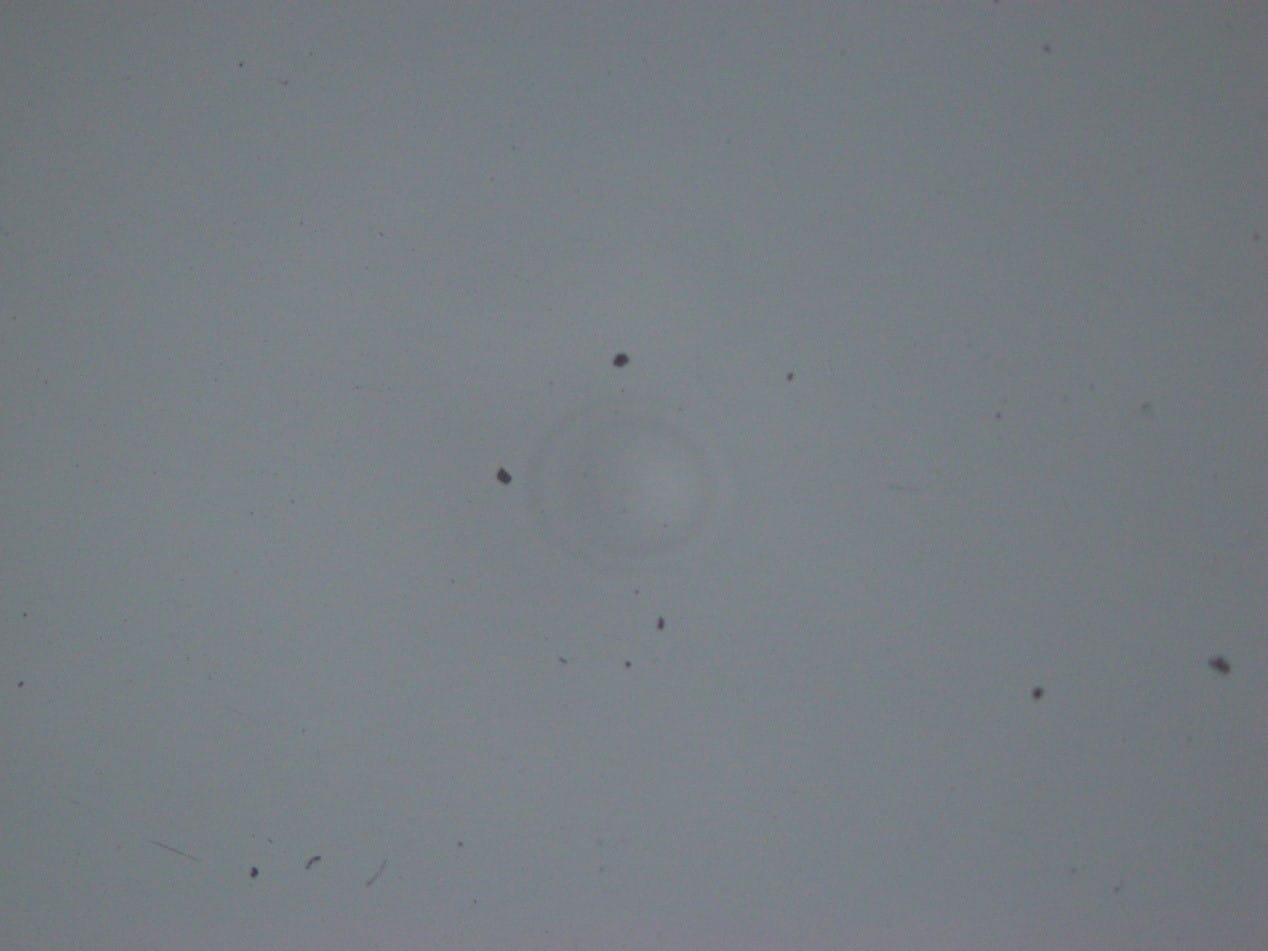

圖一:明視野下難以觀察膜變形。

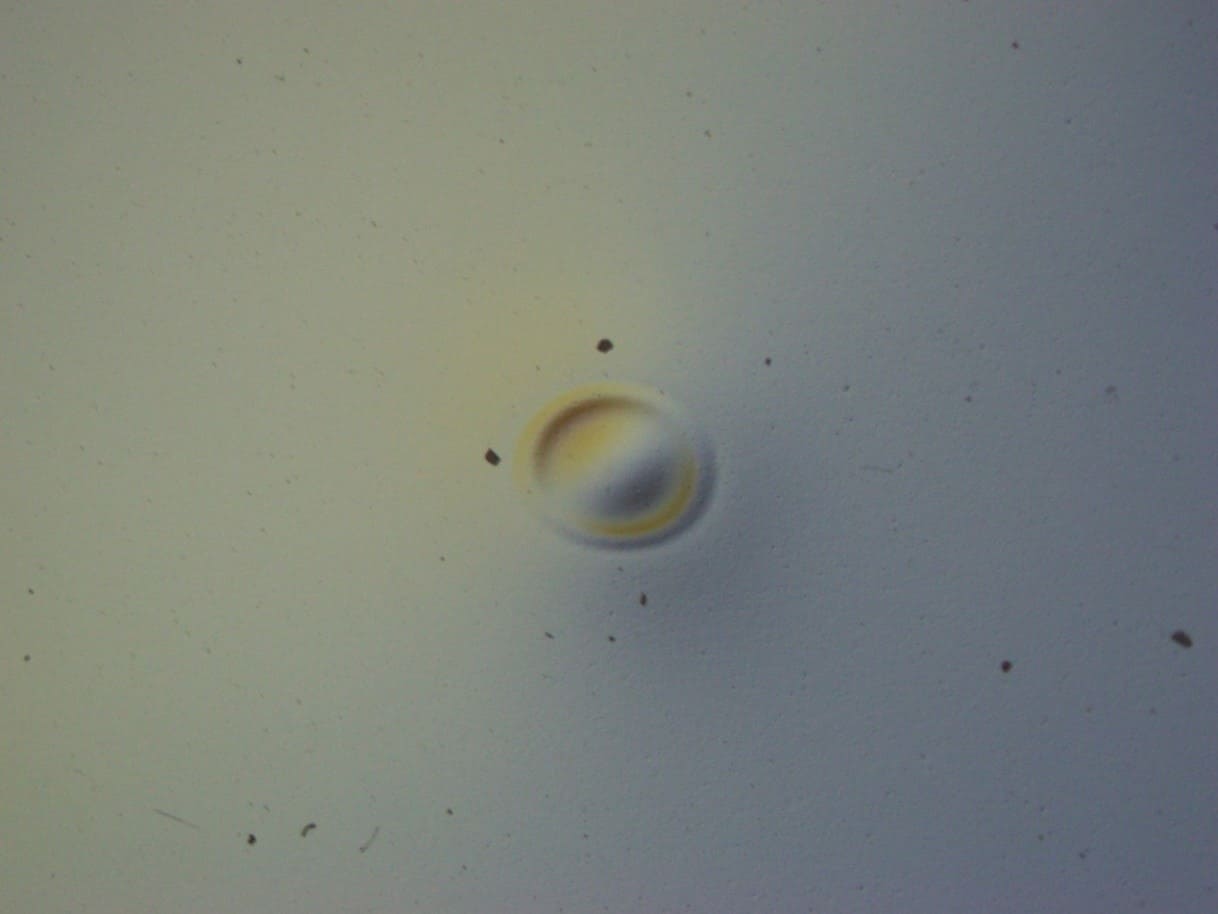

圖二:利用微分干涉差可清楚觀察膜變形狀況。

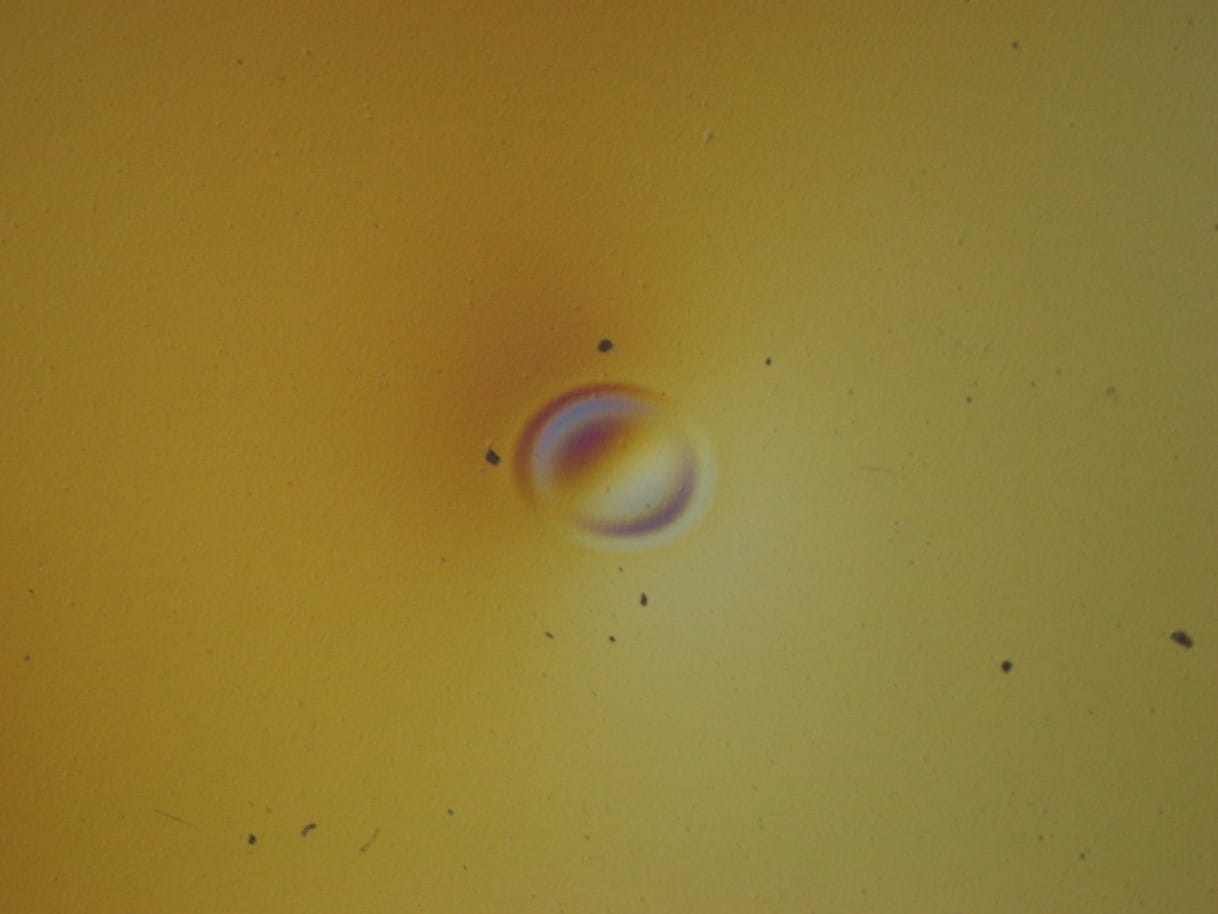

圖三:微分干涉差觀察法能大幅提高薄膜對比。
