破解品質密碼:使用數位顯微鏡評估陶瓷釉面缺陷
2022.03.09
陶瓷是一門藝術,更是工業技術的結晶。
現代陶瓷產業在製作陶瓷時,會透過各種技巧,呈現出多變且秀麗的花紋。例如「無氣上釉」,是利用高壓噴槍將釉料噴灑於磁磚上,產生光滑的琺瑯層;或是透過雷射雕刻,利用電腦精準控制,製造出細微且精美的圖樣;現在也越來越常使用數位噴墨,列印出設計好的紋路。
陶瓷製造的品質難題
為了確保陶瓷產品符合客戶的要求,「品質檢測」是陶瓷製造過程中必不可少的環節。事實上,在生產的各個階段若稍有疏忽,就可能會使產品出現缺陷,舉凡原料遭受汙染,或是環境濕度改變而導致未上釉的瓷磚乾燥不均等狀況,都有機會發生。以「上釉」(製作陶瓷的關鍵步驟之一,除了賦予陶瓷美觀,也可增加陶瓷結構的強度)階段來說,時常碰到的問題包括:塗抹琺瑯的過程中出現氣泡,一旦氣泡破裂,便會在表面產生點蝕或針孔狀缺陷,因而破壞產品表面,導致品相不佳;也可能發生灰塵掉入而造成汙染。
另外在陶瓷燒製過程中,則可能因為熔融階段的時長不夠而產生裂紋;或是脫氣過程出現問題,讓燒製基底部件所產生的氣體無法順利從陶瓷排出,使得氣泡殘留;琺瑯質中若有污染,也會導致色點或分解等缺陷出現。這些缺陷必須在「品質檢測」過程中找出,並確認缺陷發生的原因,才可以採取修正措施,防止問題再次出現。
檢測好幫手─數位顯微鏡
在陶瓷產業,常使用數位顯微鏡來確保陶瓷產品的品質,可幫助檢測人員收集所需資訊,以正確進行缺陷分析和評估。數位顯微鏡(例如DSX1000顯微鏡)能提供多種觀察功能,幫助檢測人員全面評估缺陷原因。
方法一:暗場
因使用環形入射照明,而成為最常見的顯微鏡觀察方法之一,優點是能準確再現顏色,並可分 段照明,讓樣品產生陰影和對比效果。

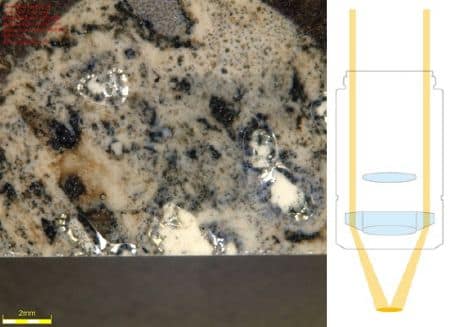

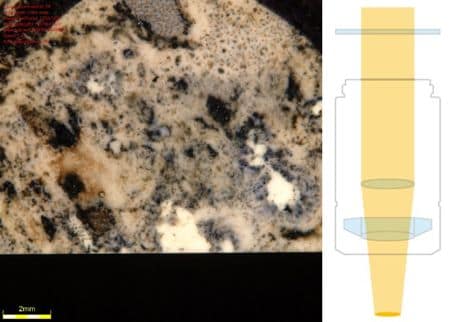

暗場觀察下的釉面樣品(左圖)和光路示意圖(右圖)
方法二:明場
或稱為同軸照明,由同一光路上傳播的樣品入射光和反射光組成,具有較高的對比度,可分辨出琺瑯質中的空隙和針孔狀多孔性缺陷。

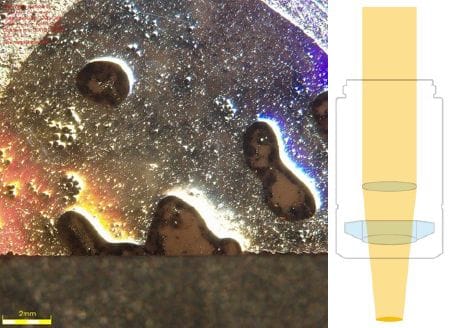

明場觀察下的釉面樣品(左圖)和光路示意圖(右圖)
方法三:偏斜
一種同軸照明,僅使用50%的光路照射樣品,可產生3D效果,從而增強缺陷和結構的可視性。

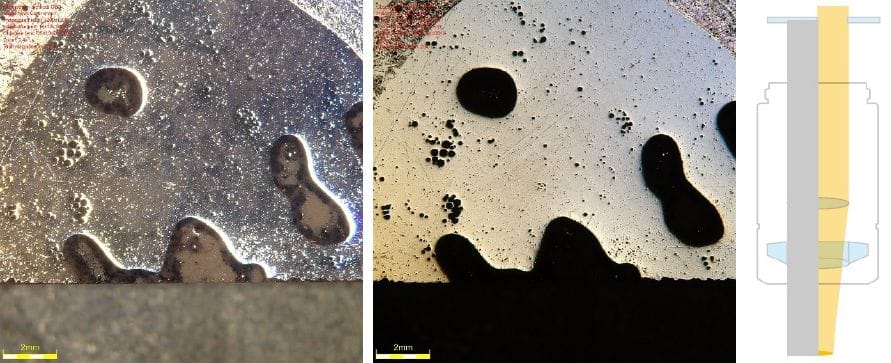

偏斜觀察下的釉面樣品(左圖和中圖)和光路示意圖(右圖)
方法四:MIX
明場和暗場照明的組合,可有效減少閃光釉面產生的光暈。

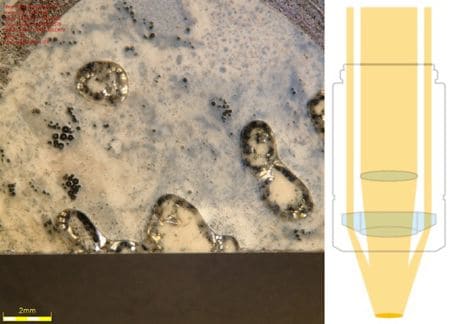

MIX觀察下的釉面樣品(左圖)和光路示意圖(右圖)
方法五:偏振光
使用一組偏光片來增加樣品亮度或去除眩光的技術。
偏振光觀察下的釉面樣品(左圖)和照明路徑(右圖)
由於DSX1000顯微鏡具有獨特的「最佳圖像」功能,使用者可自由選擇最符合需求的觀察方式。DSX1000顯微鏡會同步顯示以每種照明技術為樣品拍攝的圖像,只需點擊適合的圖像即可。
善用圖像採集技術
透過DSX1000顯微鏡,使用者能夠利用各類圖像採集技術,來更好地呈現2D圖像。
技術一:景深疊加
構建一種僅顯示樣品焦點的複合2D圖像。下圖的陶瓷釉料孔洞照片,是將不同焦平面拍攝的圖像,以Z軸疊加方式合成的結果。DSX1000系統的電動Z軸,使其具備景深疊加能力。

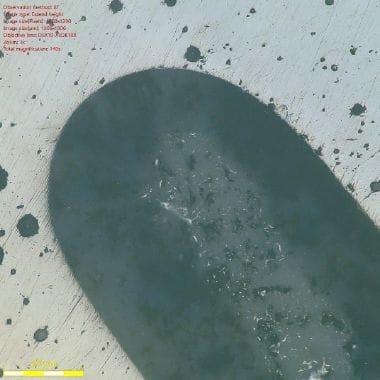

使用景深疊加技術重建的陶瓷釉料孔洞圖像
技術二:3D渲染
基於與景深疊加類似的原理,3D渲染可針對捕捉的物體表面生成高度圖像,幫助檢測人員有效評估缺陷的嚴重程度和特徵。

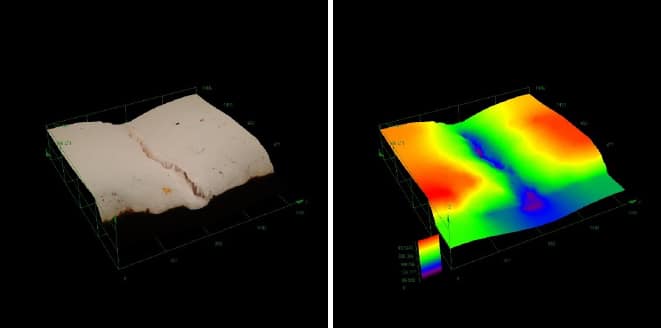

帶有裂紋的釉面3D圖像
技術三:全景圖
DSX1000顯微鏡可拼接多幅圖像,呈現出具有寬視場和高解析度的圖像,也可用於拼接3D圖像,進而獲得更大的剖面圖。

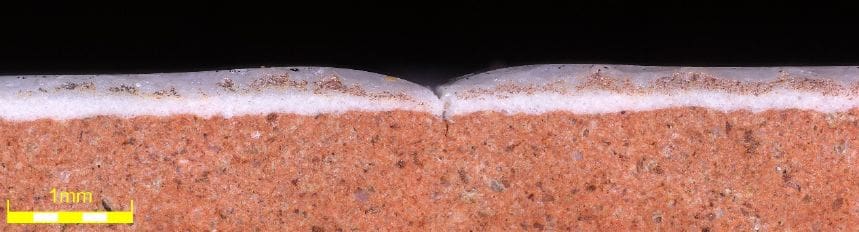

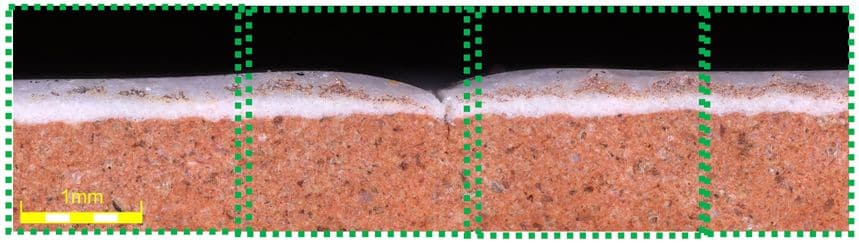

釉面陶瓷的全景圖(上圖),是由多個重疊圖像(下圖)拼接後的結果
先進的2D和3D圖像分析軟體
DSX1000系統內建的軟體工具,提供先進的2D和3D圖像測量和分析功能,以及自動氣泡探測和分類功能。這些功能可加快檢測人員的缺陷評估過程,以滿足生產需求。

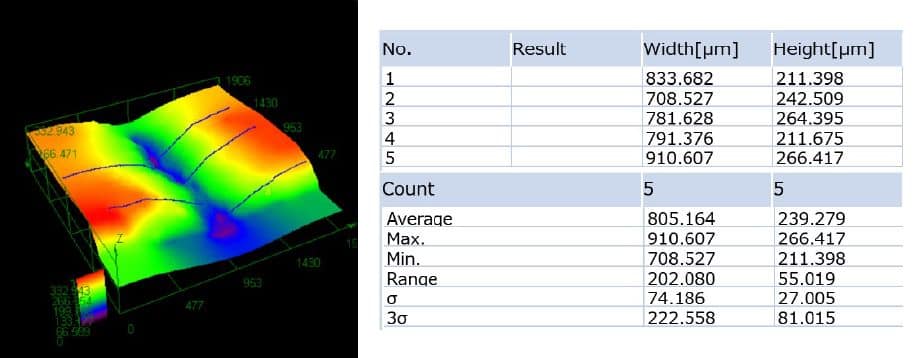

剖面輪廓高度的3D測量

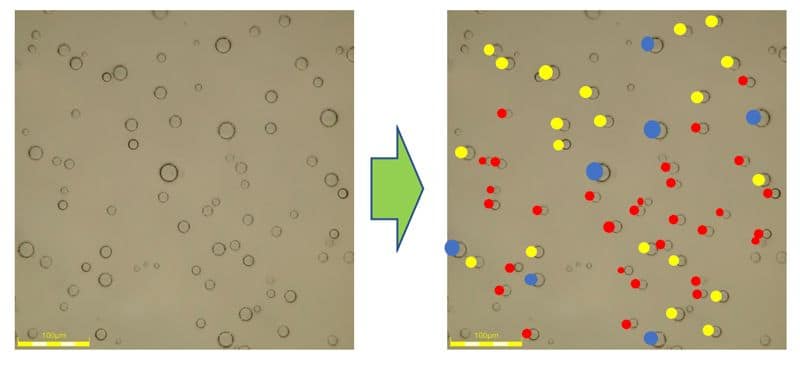

氣泡自動探測和分類
除了上述觀察方法與先進的成像工具外,DSX1000顯微鏡還具有長壽命LED照明、電動光學變焦、具有不同放大倍率和解析度的多種物鏡、大容量可傾斜機架等優勢,更多有關DSX1000數位顯微鏡的資訊,請參考:https://www.yuanyu.tw/yuanli/productDetail.php?department=12&type=m
