選對物鏡 提升半導體檢測通量
2023.12.12
半導體、平板顯示器(FPD)等製程中,達到高通量檢測,亦即每次所需時間內可處理的檢測數量是一大挑戰。
由於晶圓檢測所需的解析度往往伴隨著較短工作距離(WD),使用時物鏡和晶圓之間可能產生碰撞。因此檢測時,若要更換晶圓就必須縮回物鏡轉盤,但上下移動顯微物鏡以更換晶圓,往往會增加檢測時間並限制檢測通量。

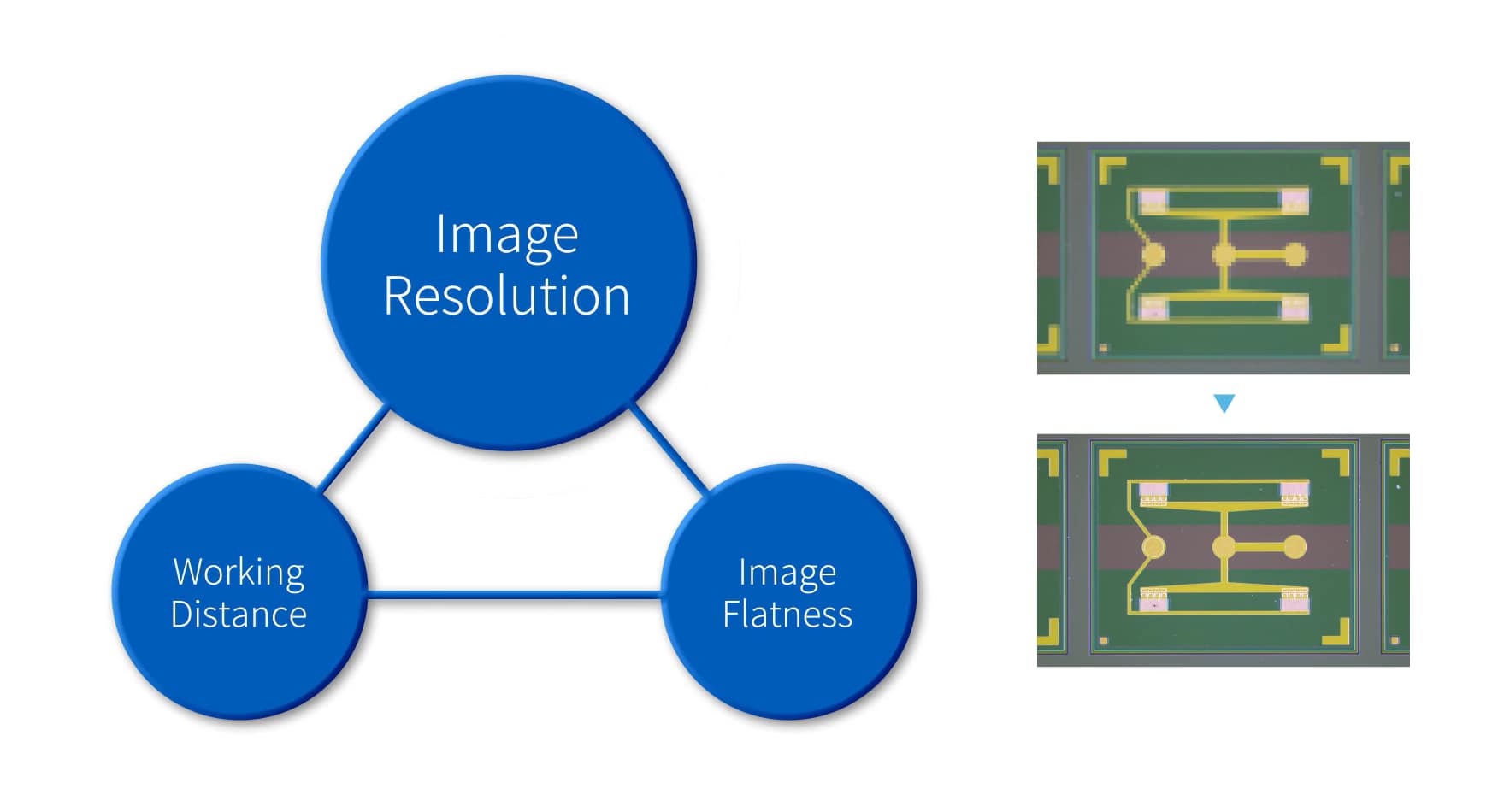

因此選擇一款既具有長工作距離又具備高解析度的物鏡,在半導體檢測中便是一件重要的事。
長工作距離 物鏡樣品不碰撞
例如MXPLFLN 50X使用超薄透鏡技術,提高解析度和平整度,同時實現0.8的NA值和3 mm的工作距離,相較於傳統50X物鏡僅有1mm工作距離,大幅度避免樣品表面有輕微傾斜或些許不平整,便容易碰撞的問題。
除此之外,MXPLFLN 50X還具有相當於LMPLFLN 100X物鏡的四倍視野。更寬的視野意味著只需要拼接較少的圖像就能覆蓋整個檢測區域,除此之外,使視野中心到邊緣圖像均質的高平整度,無縫不失真的圖像,也更適合用於拼接。
另外,物鏡也可搭配具有真空功能的電動物鏡轉盤,透過低壓吸力可減少轉盤旋轉時落下的細粒,營造更潔淨、適宜的半導體檢測環境,有助於提高產量及製造良率。
參考資料:
- A Smart Way to Control Contamination for High-Throughput Metrology and Inspection
- Designing an Objective Lens to Improve Throughput in Semiconductor Inspections
編輯:楊雅棠
